Başvuru

Dalgıç kesici pompalar esas olarak belediye mühendisliği, bina inşaatı, hastaneler, oteller, restoranlar, endüstriyel kanalizasyon ve kanalizasyon arıtma tesislerinde kullanılmaktadır. Çuvallar, plastik dokuma torbalar, tuval eldivenleri, bez, tuvalet kağıdı, sebze kalıntıları ve kesilmesi kolay enkaz pompalayabilir.

Model Tanımı

Örneğin:

100QWS65-12-4/2

100 nominal çap (mm) (örneğin: DN100)

QWS Serisi Adı

65 kapasite 65m³/h

12 kafa 12m

4 güç 4kw

2 Motor Aşama 2P

Ürün Özellikleri:

Dalgıç kesici pompasının kesme yapısı kararlı ve dayanıklıdır. Temperli kesme pervanesi ve kesme bıçağı yeterli basınç mukavemetine sahiptir ve her zaman keskin kalabilir.

Dalgıç kesici pompasının pervanesi, pompaların ve boru hatlarının tıkanmasını önlemek için uzun elyafları ve diğer nesneleri kesmek ve taşımak için yarı açık bir spiral kesme pervane yapısı benimser.

Eşsiz salınım oluk yapısı, enkazın boşluğa takılmasını etkili bir şekilde önleyebilir, pompa gücünün artmasından veya durmaya neden olur.

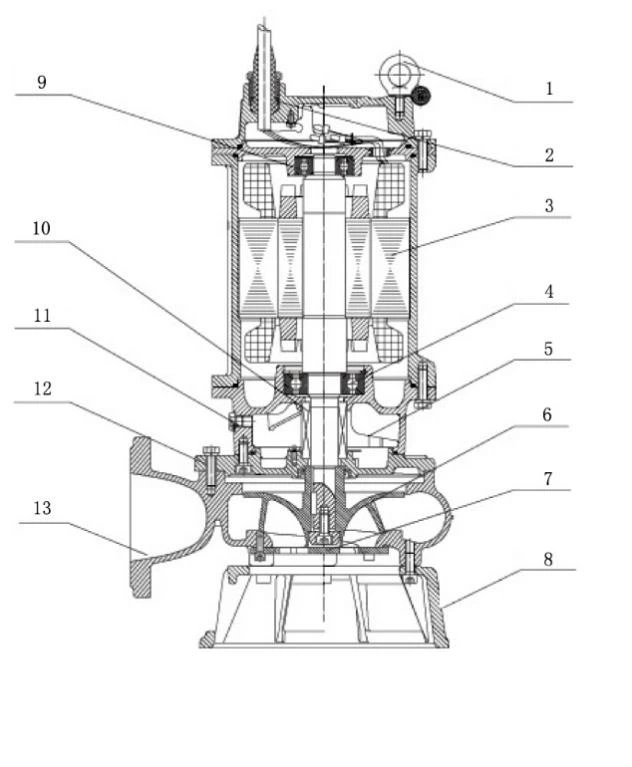

Yapısal diyagram

HAYIR.	İsim	Malzeme
HAYIR.	İsim	Malzeme
1	Kaldırma halkası	0CR18ni9
2	Kablo	NBR
3	Motor	-
4	Taşıma	-
5	Rulman braketi	HT200
6	Pervane	HR45
7	Kesici	HR45
8	Temel	HT200
9	Pompa gövdesi	HT200
10	Yağ kutusu	HT200
11	Fiş	0CR18ni9
12	Mekanik Mühür	Sic/sic
13	Taşıma	-

product-632-767

Teknik veriler

Güç kaynağı	3φ 380V 50Hz	Orta sıcaklık	0-40 derece
Sıklık	35-50Hz	Yoğunluk	1.05 × 10 kg/m3'ten az veya eşit
Çalışma modu	S1	PH kapsamı	5-9
Koruma seviyesi	IP68	Maksimum daldırma derinliği	20m
Yalıtım seviyesi	F seviyesi	Kurulum yöntemi	dikey kurulum

Performans parametreleri

Pompa modeli	Hız (R/Min)	Kapasite (m³/h)	Kafa (m)	Motor Gücü (KW)	Dia. (Mm)
50QWS10-10-0.75/2	2900	10	10	0.75	50
50QWS10-12-1.1/2	2900	10	12	1.1	50
50QWS12-15-1.5/2	2900	12	15	1.5	50
50QWS12-22-2.2/2	2900	12	22	2.2	50
50QWS20-22-3/2	2900	20	22	3	50
50QWS20-26-4/2	2900	20	26	4	50
50QWS15-55-11/2	2900	15	55	11	50
50QWS30-60-15/2	2900	30	60	15	50
65QWS25-10-1.5/2	2900	25	10	1.5	65
65QWS25-15-2.2/2	2900	25	15	2.2	65
65QWS35-14-3/2	2900	35	14	3	65
65QWS25-22-4/2	2900	25	22	4	65
65QWS30-25-5.5/2	2900	30	25	5.5	65
65QWS20-36-7.5/2	2900	20	36	7.5	65
80QWS35-10-2.2/2	2900	35	10	2.2	80
80QWS40-12-3/2	2900	40	12	3	80
80QWS45-17-4/2	2900	40	17	4	80
80QWS45-20-5.5/2	2900	45	20	5.5	80
80QWS45-22-7.5/2	2900	45	22	7.5	80
80QWS60-30-11/2	2900	60	30	11	80
80QWS60-35-15/2	2900	60	35	15	80
80QWS60-40-18.5/2	2900	60	40	18.5	80
80QWS60-43-22/2	2900	60	43	22	80
100QWS65-12-4/2	2900	65	12	4	100
100QWS65-15-5.5/2	2900	65	15	5.5	100
100QWS100-12-7.5/2	2900	100	12	7.5	100
Pompa modeli	Hız (R/Min)	Kapasite (m³/h)	Kafa (m)	Motor Gücü (KW)	Dia. (Mm)
100QWS80-25-11/2	2900	80	25	11	100
100QWS80-30-15/2	2900	80	30	15	100
100QWS80-35-18.5/2	2900	80	35	18.5	100
100QWS80-40-22/2	2900	80	40	22	100
150QWS130-15-11/2	2900	130	15	11	150
150QWS130-25-15/2	2900	130	25	15	150
150QWS180-20-18.5/2	2900	180	20	18.5	150
150QWS180-25-22/2	2900	180	25	22	150
100QWS80-20-11/4	1450	80	20	11	150
100QWS80--25-15/4	1450	80	25	15	150
150QWS150-15-11/4	1450	150	15	11	150
150QWS200-15-15/4	1450	200	15	15	150
150QWS250-15-18.5/4	1450	250	15	18.5	150
150QWS300-15-22/4	1450	300	15	22	150
150QWS150-30-22/4	1450	150	30	22	150
150QWS150-32-30/4	1450	150	45	30	150
150QWS150-35-37/4	1450	150	35	37	150
150QWS150-45-45/4	1450	150	45	45	150
150QWS200-55-55/4	1450	200	55	55	150
200QWS300-8-11/4	1450	300	8	11	200
200QWS350-10-15/4	1450	350	10	15	200
200QWS350-12-18.5/4	1450	350	12	18.5	200
200QWS400-10-22/4	1450	400	10	22	200
200QWS250-21-30/4	1450	250	21	30	200
200QWS300-25-37/4	1450	300	25	37	200
200QWS400-25-45/4	1450	400	25	45	200
200QWS400-30-55/4	1450	400	30	55	200
Pompa modeli	Hız (R/Min)	Kapasite (m³/h)	Kafa (m)	Motor Gücü (KW)	Dia. (Mm)
200QWS400-34-75/4	1450	400	34	75	200
200QWS400-40-90/4	1450	400	40	90	200
250QWS450-15/30/4	1450	450	15	30	250
250QWS550-16-37/4	1450	550	16	37	250
250QWS600-15-45/4	1450	600	15	45	250
250QWS600-21-55/4	1450	600	21	55	250
250QWS600-25-75/4	1450	600	25	75	250
250QWS600-33-90/4	1450	600	33	90	250
300QWS600-9-30/4	1450	600	9	30	300
300QWS700-10-37/4	1450	700	10	37	300
300QWS800-9-45/4	1450	800	9	45	300
300QWS800-12-55/4	1450	800	12	55	300
300QWS850-12/75/4	1450	850	12	75	300
300QWS750-25-90/4	1450	750	25	90	300
